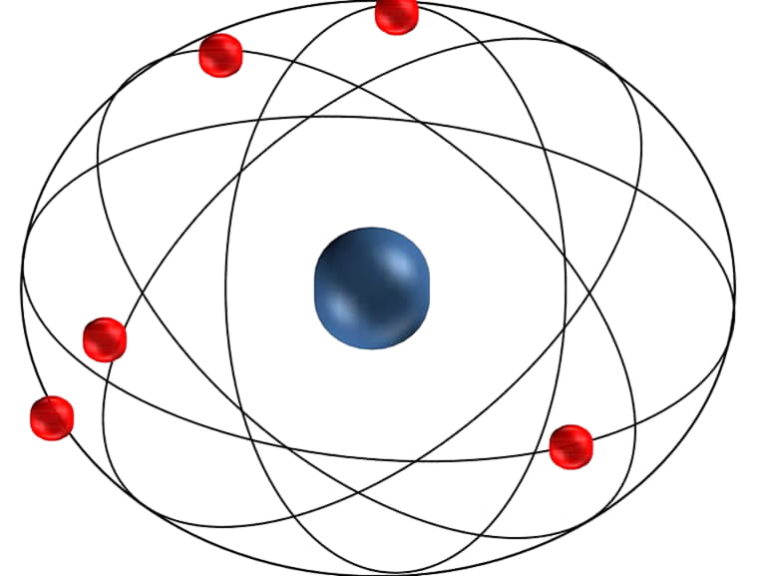

Электронное строение атома, схема и примеры

Как устроен атом

Со временем учёные выяснили, что они крупно заблуждались: структура атома оказалась вовсе не монолитной. С постепенным увеличением точности приборов стало ясно, что она включает в себя 3 типа микрочастиц: положительно, отрицательно и нейтрально заряженные. Называются они следующим образом:

1. Протон, «основной».
2. Нейтрон, «ни тот ни другой».
3. Электрон, «янтарь».

Частицы, несущие положительный заряд, назвали протонами, нейтральный — нейтронами, отрицательный — электронами.

Основа любого атома — это его ядро. Оно состоит из положительных и нейтральных микрочастиц, то есть из протонов и нейтронов. Их количество может быть одинаковым, а может и разниться. В результате получается, что ядро — это всегда положительно заряженная часть атома. Однако сам он заряжен нейтрально, и причина тому — электроны, летающие вокруг ядра по орбитальным спиралям. Такова общая схема строения атома.

Свойства вещества, которое может образовывать атом, напрямую зависят от количества микрочастиц в его составе. Каждая из них абсолютно идентична другой аналогичной микрочастице, поэтому они полностью взаимозаменяемы. Все электроны являются химическими «клонами» друг друга, то же самое правило касается протонов и нейронов. Именно поэтому ко всему веществу, имеющемуся в природе, можно применять общие законы химии, на основании которых оно будет работать.

Любые атомы состоят всего лишь из трёх простых микрочастиц, представленных в разных количествах. А более сложные структуры, молекулы, являются сочетаниями различных атомов, взятых в определённых пропорциях, то есть все без исключения объекты в природе — как живые, так и неживые, как очень сложные по своей структуре, так и простейшие — построены всего из трёх типов мелких «кирпичиков». Если в этот факт как следует вдуматься, он действительно способен поразить воображение.

Ядро: протоны и нейтроны

Общее название для составных частиц ядра, коими являются протоны и нейроны — нуклоны. Вместе они и составляют почти всю массу атома, а значит, и почти всю материю во Вселенной. Теория гласит, что каждый протон или нейтрон включает в себя ровно 3 составные частицы, именуемые кварками, между которыми имеется связующее глюонов облако. Кварки, согласно модели, являются такими же неделимыми частицами, как электроны. Глюоны же обеспечивают их взаимную связь друг с другом.

В то же время сами атомные ядра чрезвычайно малы. Размеры каждого ядра в десятки тысяч раз меньше размеров всего атома. Но несмотря на это, почти вся атомная масса заключается в его положительно заряженном ядре, тогда как электрон представляет собой чисто энергетическую, нематериальную частицу. Получается, что материального вокруг нас вовсе не так много, как кажется на первый взгляд. Куда больше места занимают энергетические потоки, связывающие физическое вещество.

Число протонов, содержащихся в том или ином атоме, указывает на его порядковый номер в Периодической системе химических элементов. Например, у кислорода порядковый номер 8, а значит, и число протонов у него точно такое же. Формула, по которой вычисляется количество нейтронов: округлённая атомная масса минус число протонов. Атомная масса элемента указана под его порядковым номером в графической таблице Менделеева. Например, для атома хлора (Cl) это будет 35 — 17 = 18, для брома (Br) 80 — 35 = 45, а для серы (S) 32 — 16 = 16. С числом нейтронов связано понятие изотопа.

Процесс ионизации

Количество электронов в «чистом» атоме должно уравновешивать число протонов. Если же оно несколько больше или меньше, чем нужно, атом перестаёт быть нейтральным и обретает положительный или отрицательный заряд. Если электроны отсоединяются, общий заряд увеличивается, а в случае их присоединения — наоборот, уменьшается. Преобразованный таким образом атом называется ионом.

Возьмём для примера медь (Cu), относящуюся к классу простых веществ. В обычном состоянии у неё имеется 29 электронов. Но если она отдаст 2 электрона, у неё их останется всего 27. А сам атом меди превратится в положительный ион меди или, иначе, в катион меди. В их роли часто выступают всевозможные металлы (магний, алюминий, литий, натрий, хром), которые могут легко терять до трёх электронов.

Отрицательно заряженные ионы, в свою очередь, называются анионами. Как правило, они являются неметаллами, так как обладают высокой электроотрицательностью — способностью притягивать к себе электроны. Например, им может стать атом кремния, присоединив к себе хотя бы один электрон.

Электронные формулы элементов первых четырех периодов

Рассмотрим заполнение электронами оболочки элементов первых четырех периодов. У водорода заполняется самый первый энергетический уровень, s-подуровень, на нем расположен 1 электрон:

+1H 1s¹

У гелия 1s-орбиталь полностью заполнена:

+2He 1s²

Поскольку первый энергетический уровень вмещает максимально 2 электрона, у лития начинается заполнение второго энергетического уровня, начиная с орбитали с минимальной энергией — 2s. При этом сначала заполняется первый энергетический уровень:

+3Li 1s²2s¹

У бериллия 2s-подуровень заполнен:

+4Be 1s²2s²

Далее, у бора заполняется p-подуровень второго уровня:

+5B 1s²2s²2p¹

У следующего элемента, углерода, очередной электрон, согласно правилу Хунда, заполняет вакантную орбиталь, а не заполняет частично занятую:

+6C 1s²2s²2p²

Попробуйте составить электронную и электронно-графическую формулы для следующих элементов, а затем можете проверить себя  по ответам конце статьи:

5. Азот

6. Кислород

7. Фтор

У неона завершено заполнение второго энергетического уровня:

+10Ne 1s²2s²2p⁶

У натрия начинается заполнение третьего энергетического уровня:

+11Na 1s²2s²2p⁶3s¹

От натрия до аргона заполнение 3-го уровня происходит в том же порядке, что и заполнение 2-го энергетического уровня. Предлагаю составить электронные формулы элементов от магния до аргона самостоятельно, проверить по ответам.

8. Магний

9. Алюминий

10. Кремний

11. Фосфор

12. Сера

13. Хлор

14. Аргон

А вот начиная с 19-го элемента, калия, иногда начинается путаница — заполняется не 3d-орбиталь, а 4s. Ранее мы упоминали в этой статье, что заполнение энергетических уровней и подуровней электронами происходит по энергетическому ряду орбиталей, а не по порядку. Рекомендую повторить его еще раз. Таким образом, формула калия:

+19K 1s²2s²2p⁶3s²3p⁶4s¹

Для записи дальнейших электронных формул в статье будем использовать сокращенную форму:

+19K   [Ar]4s¹    [Ar]

У кальция 4s-подуровень заполнен:

+20Ca   [Ar]4s²    [Ar]

У элемента 21, скандия, согласно энергетическому ряду орбиталей, начинается заполнение 3d-подуровня:

+21Sc   [Ar]3d¹4s²    [Ar]

Дальнейшее заполнение 3d-подуровня происходит согласно квантовым правилам, от титана до ванадия:

+22Ti   [Ar]3d²4s²    [Ar]

+23V   [Ar]3d³4s²      [Ar]

Однако, у следующего элемента порядок заполнения орбиталей нарушается. Электронная конфигурация хрома такая:

+24Cr   [Ar]3d⁵4s¹      [Ar]

В чём же дело? А дело в том, что при «традиционном» порядке заполнения орбиталей (соответственно, неверном в данном случае — 3d⁴4s²) ровно одна ячейка в d-подуровне оставалась бы незаполненной. Оказалось, что такое заполнение энергетически менее выгодно. А более выгодно, когда d-орбиталь заполнена полностью, хотя бы единичными электронами. Этот лишний электрон переходит с 4s-подуровня. И небольшие затраты энергии на перескок электрона с 4s-подуровня с лихвой покрывает энергетический эффект от заполнения всех 3d-орбиталей. Этот эффект так и называется — «провал» или «проскок» электрона. И наблюдается он, когда d-орбиталь недозаполнена на 1 электрон (по одному электрону в ячейке или по два).

У следующих элементов «традиционный» порядок заполнения орбиталей снова возвращается. Конфигурация марганца:

+25Mn   [Ar]3d⁵4s²

Аналогично у кобальта и никеля. А вот у меди мы снова наблюдаем провал (проскок) электрона — электрон опять проскакивает с 4s-подуровня на 3d-подуровень:

+29Cu   [Ar]3d¹⁰4s¹

На цинке завершается заполнение 3d-подуровня:

+30Zn   [Ar]3d¹⁰4s²

У следующих элементов, от галлия до криптона, происходит заполнение 4p-подуровня по квантовым правилам. Например, электронная формула галлия:

+31Ga   [Ar]3d¹⁰4s²4p¹

Формулы остальных элементов мы приводить не будем, можете составить их самостоятельно.

Некоторые важные понятия:

Внешний энергетический уровень — это энергетический уровень в атоме с максимальным номером, на котором есть электроны.

Например, у меди   ([Ar]3d¹⁰4s¹) внешний энергетический уровень — четвёртый.

Валентные электроны — электроны в атоме, которые могут участвовать в образовании химической связи. Например, у хрома (+24Cr   [Ar]3d⁵4s¹) валентными являются не только электроны внешнего энергетического уровня (4s¹), но и неспаренные электроны на 3d-подуровне, т.к. они могут образовывать химические связи.

Электронное строение атома

Атом состоит из положительно заряженного ядра внутри которого находятся протоны и нейтроны. Вокруг ядра по орбитам движутся электроны, каждый из которых можно охарактеризовать набором из четырех квантовых чисел: главного (n), орбитального (l), магнитного (m_l) и спинового (m_s или s).

Главное квантовое число определяет энергию электрона и размеры электронных облаков. Энергия электрона главным образом зависит от расстояния электрона от ядра: чем ближе к ядру находится электрон, тем меньше его энергия. Другими словами, главное квантовое число определяет расположение электрона на том или ином энергетическом уровне (квантовом слое). Главное квантовое число имеет значения ряда целых чисел от 1 до бесконечности.

Орбитальное квантовое число характеризует форму электронного облака. Различная форма электронных облаков обусловливает изменение энергии электронов в пределах одного энергетического уровня, т.е. расщепление её на энергетические подуровне. Орбитальное квантовое число может имеет значения от нуля до (n-1), всего n значений. Энергетические подуровни обозначают буквами:

Значение l	1	2	3	4	5
Обозначение	s	p	d	f	h
Форма	шар	объемная восьмерка	более сложная форма

Магнитное квантовое число показывает ориентацию орбитали в пространстве. Оно принимает любое целое числовое значение от (+l) до (-l), включая нуль. Число возможных значений магнитного квантового числа равна (2l+1).

Электрон, двигаясь в поле ядра атома, кроме орбитального момента импульса обладает также собственным моментам импульса, характеризующим его веретенообразное вращение вокруг собственной оси. Это свойства электрона получило название спина. Величину и ориентацию спина характеризует спиновое квантовое число, которое может принимать значения (+1/2) и (-1/2). Положительное и отрицательное значения спина связаны с его направлением.

До того, как все вышеописанное стало известно и подтверждено экспериментально существовало несколько моделей строения атома. Одна из первых моделей строения атома была предложена Э. Резерфордом, который в опытах по рассеянию α-частиц показал, что почти вся масса атома сосредоточена в очень малом объеме – положительно заряженном ядре. Согласно его модели, вокруг ядра на достаточно большом расстоянии движутся электроны, причем их число таково, что в целом атом электронейтрален.

Развивать модель строения атома Резерфорда стал Н. Бор, который в своем исследовании также объединил учения Эйнштейна о световых квантах и квантовую теорию излучения Планка. Завершили начатое и представили миру современную модель строения атома химического элемента Луи де Бройль и Шредингер.

Различные атомные модели

Ещё философы Древней Греции — колыбели науки, пытались постичь природу этой необыкновенной частицы. Особенно среди прочих выделился Демокрит. И пусть с вершины нынешней науки его идеи кажутся немного наивными и примитивными, на тот момент это всё же был большой прорыв.

По мнению философа, из атомов состоит даже такая неосязаемая субстанция, как человеческая душа. Ещё он считал, что каждый отдельный атом имеет примерно те же физические свойства, что и вещество, которое он образует. Например, огонь, как он думал, должен иметь острые атомы, а вода — наоборот, гладкие.

Английский физик Дж. Томсон тоже внёс значительный вклад в развитие представлений об атомном устройстве. Но несмотря на это, и его идеи были несколько ошибочными. В 1904 году он выдвинул модель, рассматривающую атом в качестве физического тела, имеющего положительный заряд, внутри которого располагались отрицательно заряженные частицы.

В том же году, что и Томсон, Х. Нагаока предложил планетарную модель атома, которая была уже ближе к истине, но все равно не дотягивала до неё. В его модели строения атома электроны подобны кольцам Сатурна, и по тому же принципу крутятся вокруг ядра с положительным зарядом.

Последняя предложенная модель была разработана совместно Бором и Резерфордом. Она же и является устоявшейся в современном учёном мире. Практически все последующие научные наработки берут за основу именно их теорию строения атома, лишь с некоторыми незначительными изменениями. Её так и назвали — модель Резерфорда-Бора.
