Природный газ


Месторождения природного газа

В природе газ может находиться в следующих формах:

  • Газовые залежи в пластах некоторых горных пород. Залежи газообразных углеводородов как правило сосредоточены на глубине от 1000 м. Вопреки распространенному мнению, газ в таких залежах находится не в объемных пустотах, а преимущественно в мелких трещинах, микроскопических порах и каналах горных пород, например, песчаника. В составе такого газа преобладают низшие алканы: метан и этан. Крупнейшие запасы природного газа сосредоточены в России (Уренгойское месторождение), большинстве стран Персидского залива, США и Канаде.
  • Газовые шапки над нефтью и растворенный в нефти газ. Такие газообразные скопления называют Попутный нефтяной газ (ПНГ). В отличие «традиционного» природного газа, ПНГ в своем составе помимо метана и этана содержит значительное количество пропана, бутана и других более тяжелых углеводородов.
  • Газогидратные залежи. Газовые гидраты – это кристаллические соединения, которые образованы путем растворения газообразных углевоородов в пластовой воде при определенных термодинамических условиях – высоких давлениях и относительно низких температурах. 1 объем воды при переходе в гидратное состояние связывает до 220 объемов газа. Такая форма накопления природного газа была открыта во второй половине 20-го века. Газогидратные залежи находятся преимущественно в районах распространения многолетней мерзлоты, а также на относительно небольшой глубине под океанических дном.

Доказано, что большое количество углеводородов находится в мантии Земли, но в настоящее время, ввиду технической недоступности, они не представляют практического интереса.

Помимо залежей газа в недрах планеты, необходимо упомянуть, что углеводороды встречаются и в космосе. В частности, метан является третьим по распространенности газом во Вселенной после водорода и гелия. В форме метанового льда он входит в структуру планет и других космических тел. Однако такие образования не относят к залежам природного газа и при настоящем уровне развития технологий не могут быть извлечены.

Добыча природного газа

Методы добычи газообразных углеводородов схожи с добычей нефти – газ извлекают из недр с помощью скважин. Для того, чтобы пластовое давление залежи падало постепенно, скважины размещают равномерно по всей территории месторождения. Такой метод также препятствует возникновению перетоков газа между областями месторождения и преждевременному обводнению залежи.

Более подробнов статье: Добыча природного газа.

Согласно отчету BP в 2017 год мировая добыча природного газа составила 3680 млрд м3. Лидером по добыче стала США – 734,5 млрд м3, или 20% от общего мирового показателя. Россия заняла вторую строчку с 635,6 млрд м3.

Как происходит добыча и транспортировка?

Процесс добычи природного горючего газа начинается со строительства скважин. В зависимости от залегания газоносного пласта их глубина может достигать 7 км. По мере бурения в скважину опускается труба (обсадная колонна). Для предотвращения выхода газа через пространство между трубой и стенками скважины делается тампонаж – заполнение зазора глиной либо цементом.

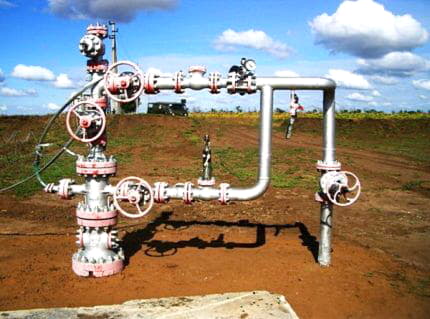

По окончанию строительства буровая вышка убирается и на головку обсадной колонны устанавливается фонтанная арматура. Она представляет собой конструкцию из задвижек и клапанов, служит для отбора газа из скважины.

Количество скважин может быть достаточно большим.

На фонтанную арматуру возлагается несколько функций: она удерживает в подвешенном состоянии в скважине насосно-компрессорные трубы, управляет рабочими режимами,  измеряет параметры внешней и внутренней части скважины

Весь цикл добычи природного горючего газа происходит в три этапа:

  1. Разработка газового месторождения. В результате бурения создается разность давлений. За счет этого газ движется по пласту к скважинам.
  2. Эксплуатация газовых скважин. На этом этапе газ проходит путь по обсадной колонне.
  3. Сбор и подготовка к транспортировке. Газ из всех фонтанных арматур поступает на специальные технологические комплексы УКПГ. На них происходит осушка газа, очистка от вредных примесей.

Даже незначительные концентрации сероводорода, водяного пара или твердых частиц приводят к быстрой коррозии, образованию гидрата и механическим повреждениям внутренней поверхности трубопровода.

Окончательная подготовка к транспортировке происходит на головных сооружениях. Она включает в себя доочистку и удаление углеводородного конденсата, охлаждение газа для уменьшения его объема.

Основным видом транспортировки газа на большие расстояния является магистральный газопровод. Он представляет собой систему сложных инженерных сооружений от самих трубопроводов до подземных хранилищ.

В конечном пункте магистрали находятся газораспределительные станции (ГРС). Здесь происходит последняя очистка от примесей пыли и жидкостей, понижение давления до уровня, необходимого потребителям, его стабилизация, учет расхода газа и добавление одоранта.

Другим распространенным видом транспортировки метана являются морские перевозки специальными судами – газовозами.

Огромные шарообразные резервуары не позволят спутать газовоз с другими типами судов. Они представляют собой термосы поддерживающие постоянную необходимую температуру для жидкого метана -163 °С

Превращение газа в жидкое состояние производится на специальных заводах СПГ. Процесс происходит в два этапа: сначала метан охлаждается до -50 °С, а затем до -163 °С. При этом его объем уменьшается в 600 раз.

Хранение и транспортировка

Хранение природного газа производится:

  • В мокрых газгольдерах или газгольдерах высокого давления.Первые имеют стабильное давление при переменном объёме хранения. Вторые – наоборот. Так как, и те и другие требуют значительных капитальных затрат и не обеспечивают сезонные колебания уровня потребления, то в настоящее время строительство новых газгольдеров приостановлено.
  • На концевых участках магистральных газопроводов, выступающих в качестве своеобразных временных накопителей в ночное время суток.
  • В надземных и подземных хранилищах. Достаточно часто в качестве их используют пустые полости бывших месторождений, а также искусственно сооружённые пустоты на месте водоносных пластов.
  • Кроме того, газ хранят в изотермических резервуарах и ёмкостях шарообразной или цилиндрической формы, которые изготавливают из материалов, обладающих малой степенью температурного расширения.

Транспортировку газа осуществляют в основном газопроводами, а также автотранспортом в цистернах или баллонах. В случае наличия удобных водных путей – пользуются танкерами.

Хранение газа

Хранение газа

Добыча

Вопреки распространённому мнению, природный газ может находиться под землёй не только в пустотах, извлечение из которых не требует значительных материальных и энергозатрат. Зачастую он концентрируется внутри горных пород с настолько мелкой пористой структурой, что человеческим глазом её не увидеть. Глубина залежей может быть небольшой, но иногда достигает нескольких километров.

Процесс добычи газа включает в себя несколько стадий:

  • Геологические работы, в результате проведения которых точно определяются места залежей.
  • Бурение добывающих скважин. Осуществляется на всей территории месторождения, что важно для равномерного уменьшения давления газа в пласте. Максимальная глубина скважин составляет 12 км.
  • Добыча. Процесс осуществляется благодаря разному уровню давления в газоносном пласте и земной поверхности. По скважинам газ стремится наружу – туда, где давление меньше, сразу попадая в систему сбора. Кроме того, осуществляется добыча попутного газа, являющегося сопутствующим продуктом при добыче нефти. Он также представляет ценность для многих отраслей промышленности.
  • Подготовка к транспортировке. Добытый газ содержит многочисленные примеси. Если их количество несущественно, газ транспортируется с помощью танкеров или трубопровода на завод для последующей переработки. От значительного количества примесей природный газ очищается на установках комплексной подготовки, которые строятся рядом с месторождением.

Месторождения в России и мире

Пятёрку «супергигантских» мировых месторождений возглавляют:

  • Южный парс/Северное, расположенное на территории Ирана и Катара – 28 трлн. м3.
  • Галканыш (ЮжныйИолотань) – Туркмения. Запасы: 21,4 трлн. м3.
  • Уренгойское – Россия. 10,2 трлн. м3.
  • Хейнсвиль – США. 7 трлн. м3.
  • Ямбургское – Россия. 5,2 трлн. м3.

Также крупнейшие месторождения (до 5 трлн. м3) имеются на территориях Алжира, Нидерландов, Казахстана и Азербайджана.

Основной принцип работы заводов по переработке

Главная задача предприятия, занимающегося переработкой природного газа, – максимально возможное извлечение всех компонентов ископаемого и доведение их до товарного состояния. При этом не должен наноситься вред окружающей среде и земным недрам, а финансовые затраты необходимо сводить к минимуму.

Благодаря выполнению всех аспектов этого правила, продукты переработки природного газа считаются высококачественными и экономичными.

Какие виды существуют

В быту и промышленности используется в основном именно образовавшееся на месте океанов миллионы лет назад в толще земли топливо. Формула у природного газа, широко эксплуатируемого человеком, как мы выяснили — СН4. Такой вид топлива может быть обычным или сжиженным.

Также различают следующие виды природного газа:

  • нефтяной;
  • болотный;
  • сланцевый;
  • угольный и коксовый.

Некоторые из этих веществ могут также применяться человеком, к примеру, в промышленности. Однако эксплуатируются эти разновидности все же гораздо реже, чем метановый природный газ.

Требования ГОСТ к химическому составу природного газа:

ГОСТом 30319.1-2015 «Газ природный. Методы расчета физических свойств. Общие положения» установлены следующие требования к химическому составу природного газа, транспортируемого по газотранспортным системам:

Компоненты природного газа Диапазоны молярных долей компонентов
Метан 0,7≤ ХСН4<1,0
Этан ХС2Н6≤0,10
Пропан ХС3Н8≤0,035
Бутаны в сумме ХС4Н10≤0,015
Пентаны в сумме ХС5Н12≤0,005
Гексан ХС6Н14≤0,001
Азот ХN2≤0,20
Диоксид углерода ХCO2≤0,20
Остальные компоненты Молярные доли не должны превышать суммарно 0,0025

Состав

Химический состав природного газа представлен метаном (CH4) — его содержание достигает 98 %. Допускается присутствие более тяжелых углеводородов, к которым относятся:

  • бутан (C4H10);
  • пропан (C3H8);
  • этан (C2H6);
  • неуглеводородные вещества: водород (H2), гелий (Не), азот (N2).

Физические свойства вещества:

  • бесцветное, без запаха (в чистом виде);
  • плотность — 0,7 кг/м3 (в сухом газообразном виде) либо 400 кг/м3 (в жидком виде);
  • температура возгорания — 650 градусов.

Природный газ, находящийся в виде пластовых залежей в недрах Земли, имеет газовое состояние в виде отдельных скоплений. В нефти или воде пребывает в растворенном состоянии.

Физические свойства природного газа:

Наименование параметра: Значение:
Внешние признаки без цвета, запаха и вкуса
Плотность, кг/м3:
Сухой газообразный от 0,68 до 0,85
Жидкий 400
Температура самовозгорания, °C 650
Взрывоопасные концентрации смеси газа с воздухом, % объёмных от 4,4 до 17
Удельная теплота сгорания, МДж/м³ 28-46
Удельная теплота сгорания, Мкал/м³ 6,7-11
Удельная теплота сгорания, кВт·ч/м³ 8-12
Октановое число при использовании в двигателях внутреннего сгорания 120-130
Легче воздуха в 1,8 раза. При утечке не собирается в низинах, а поднимается вверх.

Компоненты

В составе природного газа присутствуют:

  1. Метан — бесцветное горючее вещество, легче воздуха, устойчив к температурам, без характерного запаха. Метан опасен для здоровья. Им заправляют газовые плиты. Газ может находиться в твердом агрегатном состоянии в виде газовых гидратов.
  2. Этан. Бесцветный газ, без запаха. Немного тяжелее воздуха. Растворяется в спирте. Газ горюч, но не подлежит использованию по назначению. Этан применяют в химической реакции, чтобы в итоге получить этилен. Малотоксичен, представляет опасность для здоровья.
  3. Пропан. Газ без запаха и цвета, обладает высокой степенью токсичности, плохо растворяется водой. Имеет свойство сжижаться, если показатели температуры находятся в пределах комнатной, а также в условиях невысокого давления. Благодаря этому он без труда транспортируется и хранится. Пропан используют в качестве топлива в некоторых автомобилях.
  4. Бутан. Бесцветный газ, который имеет специфический запах. Токсичен. Тяжелее воздуха в 2 раза. Плотность его выше, чем у пропана. Используется для заправки некоторых автомобилей.
  5. Углекислый газ. Без цвета, практически не имеет запаха. Не горюч. В 1,5 раза тяжелее воздуха. Опасен для здоровья человека, хотя является одним из наименее токсичных газов.
  6. Гелий. Бесцветный газ, очень легкий и инертный, специфического запаха не имеет. В нормальных условиях не вступает в реакцию ни с одним из веществ. В отличие от любого другого газа, не существует в твердом состоянии. Не горюч, не токсичен. Представляет опасность для здоровья. Гелием заполняют дирижабли, аэростаты.
  7. Сероводород. Тяжелый бесцветный газ, имеет специфический запах тухлых яиц. Горючий, взрывоопасный, опасен для здоровья.

Наиболее ценный элемент в составе газа — метан.

Химический состав природного газа зависит от того, на каком месторождении он был добыт.

Каким образом производится подготовка к транспортировке и использованию

Добытый в недрах природный газ обычно содержит, помимо всего прочего, влагу. Это, в свою очередь, может вызвать серьезные затруднения при эксплуатации голубого топлива. При определенных условиях влага в природном газе начинает конденсироваться. А это, в свою очередь, может привести к коррозии стенок трубопровода. В морозы же влага в магистралях легко образует ледяные пробки, что конечно же, является недопустимым.

Чтобы избежать возникновения подобных проблем, природный газ после добычи обычно подвергается осушке. Для этого на предприятии снижают температуру точки росы на 5-7 °С ниже рабочей в магистрали.

Также перед подачей потребителю природный газ может очищаться от сероводорода и углекислого газа. Первого в голубом топливе, согласно нормативам, должно содержаться не более 2 г на 100 м3. При этом очистка природного газа от углекислого производится обычно с целью снижения концентрации последнего до 2%.

Траспортировка

Трубопровод для транспортировки газа

Основным видом транспорта газа, в настоящее время, является трубопроводный. Газ движется по трубам большого диаметра под давлением 75 атмосфер (7,5 МПа). Продвигаясь по трубопроводу газ, теряет энергию, она тратится на преодоление силы трения как между стенкой трубы и газом, так и между слоями самого газа. Чтобы давление в трубопроводе поддерживалось на заданном уровне, на определённом расстоянии друг от друга необходимо наличие компрессорных станций (КС), которые должны поддерживать давление в трубопроводе на уровне 75 атмосфер. Обслуживание и сооружение трубопровода стоит не малых денег, но, тем не менее, трубопровод является наиболее дешёвым способом транспортировки нефти и газа.

Другим способом транспортировки газа является использование специальных танкеров – газовозов. Это специально оборудованные корабли, для перевозки газа в сжиженном состоянии при определённых условиях. Для транспортировки газа этим способом необходимо кроме самих танкеров провести ряд подготовительных мероприятий для возможности их использования. Нужно протянуть газопровод к берегу моря, построить порт для танкеров, завод для сжижения газа, и сами танкеры. Тем не менее, этот вид транспортировки газа является экономически обоснованным при отдалённости потребителя от мест добычи более 3000 км.
